如何在AD中放置同步4复置位使能分立D型触发器？

1、首先打开AD软件，如图

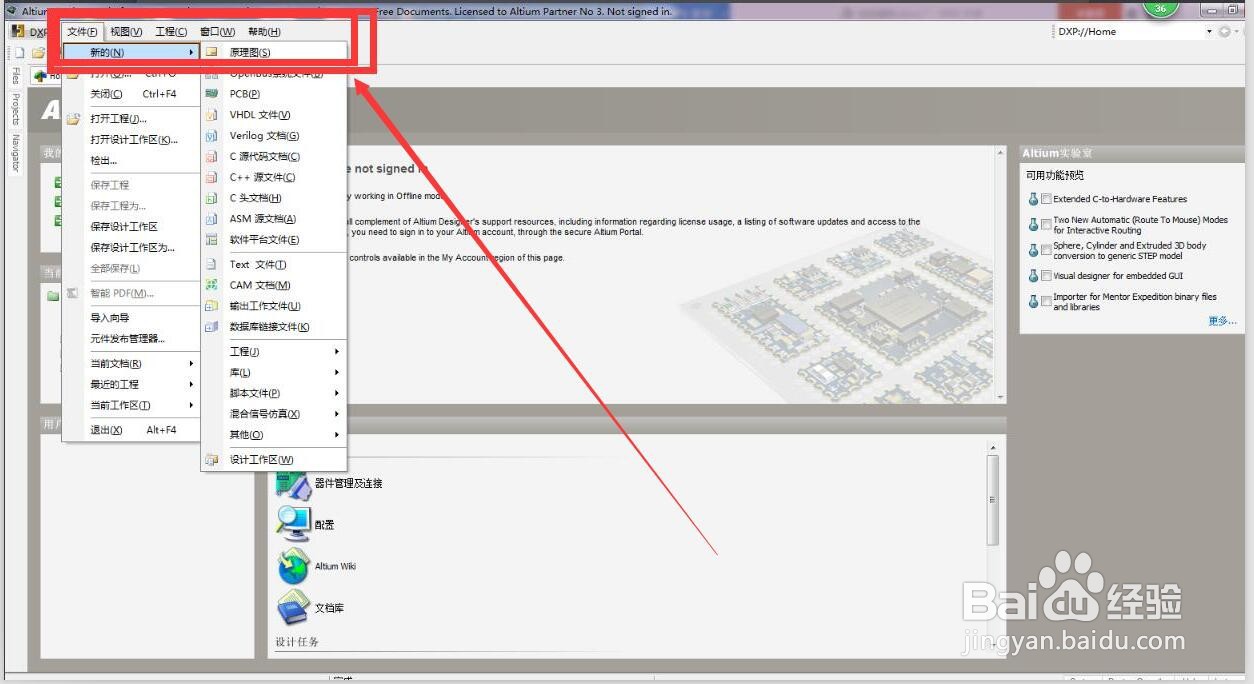

2、依次点击文件-新的-原理图，如图‍

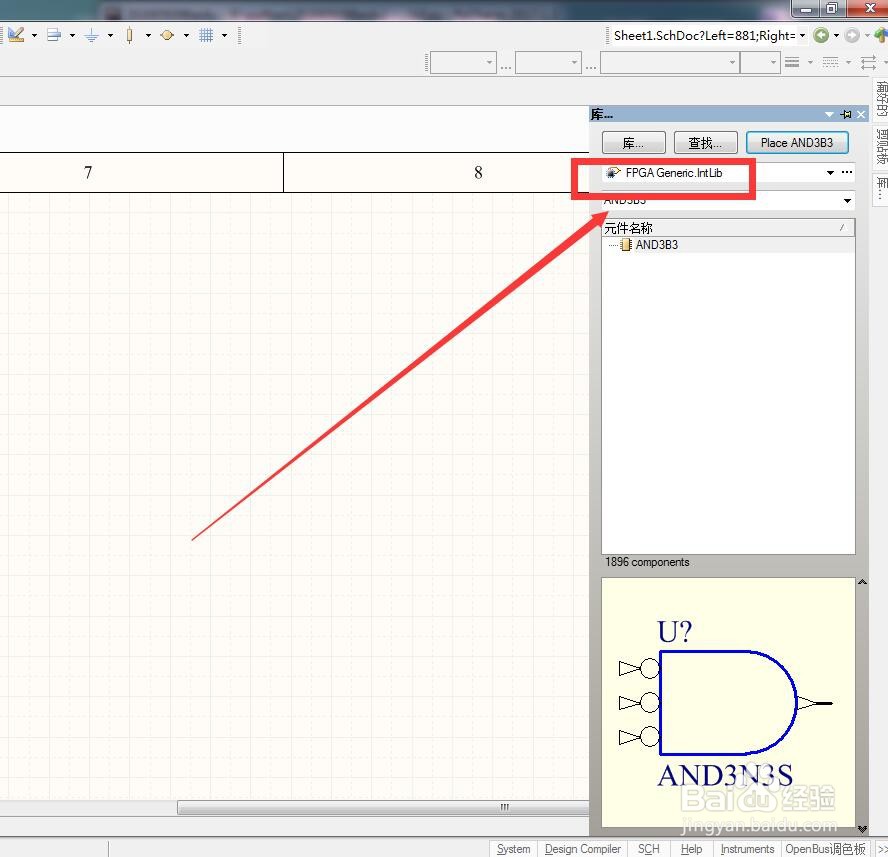

3、然后在右侧找到如图所示的库，如图‍

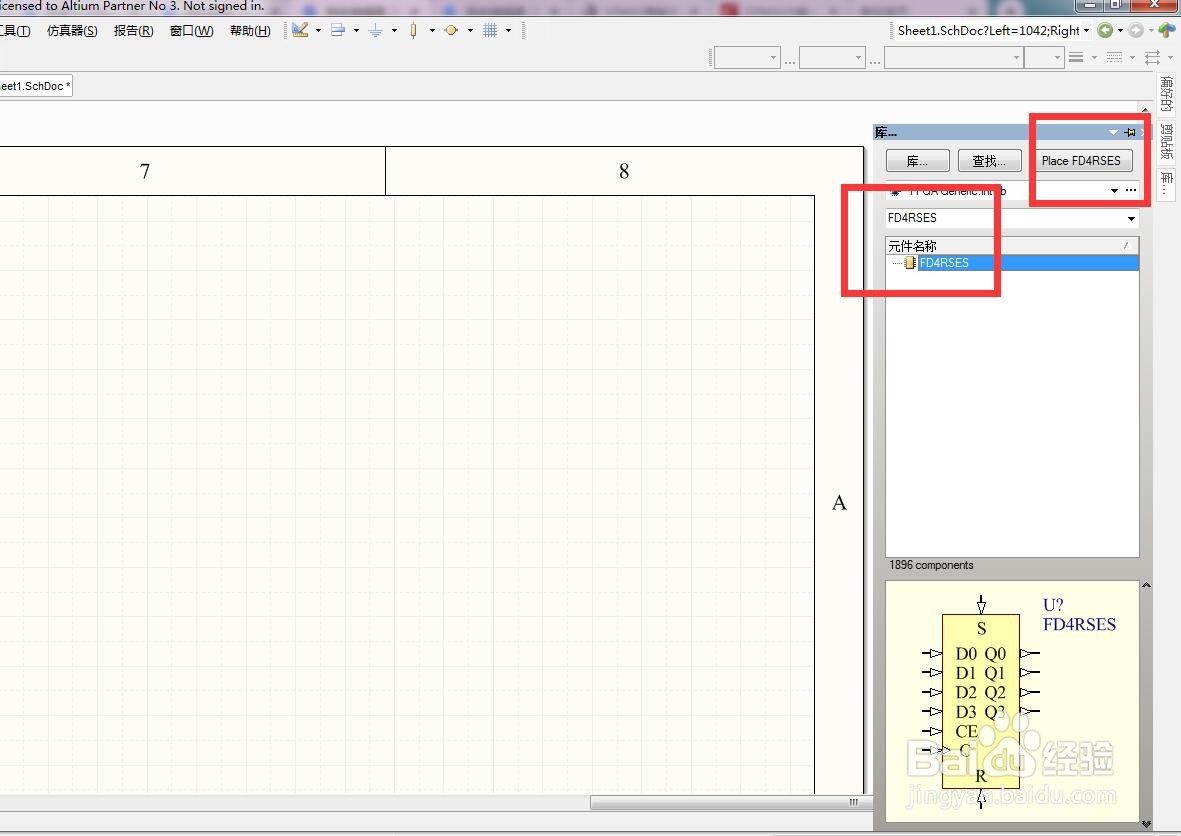

4、接着输入“FD4RSES”，然后点击“Place FD4RSES”如图‍

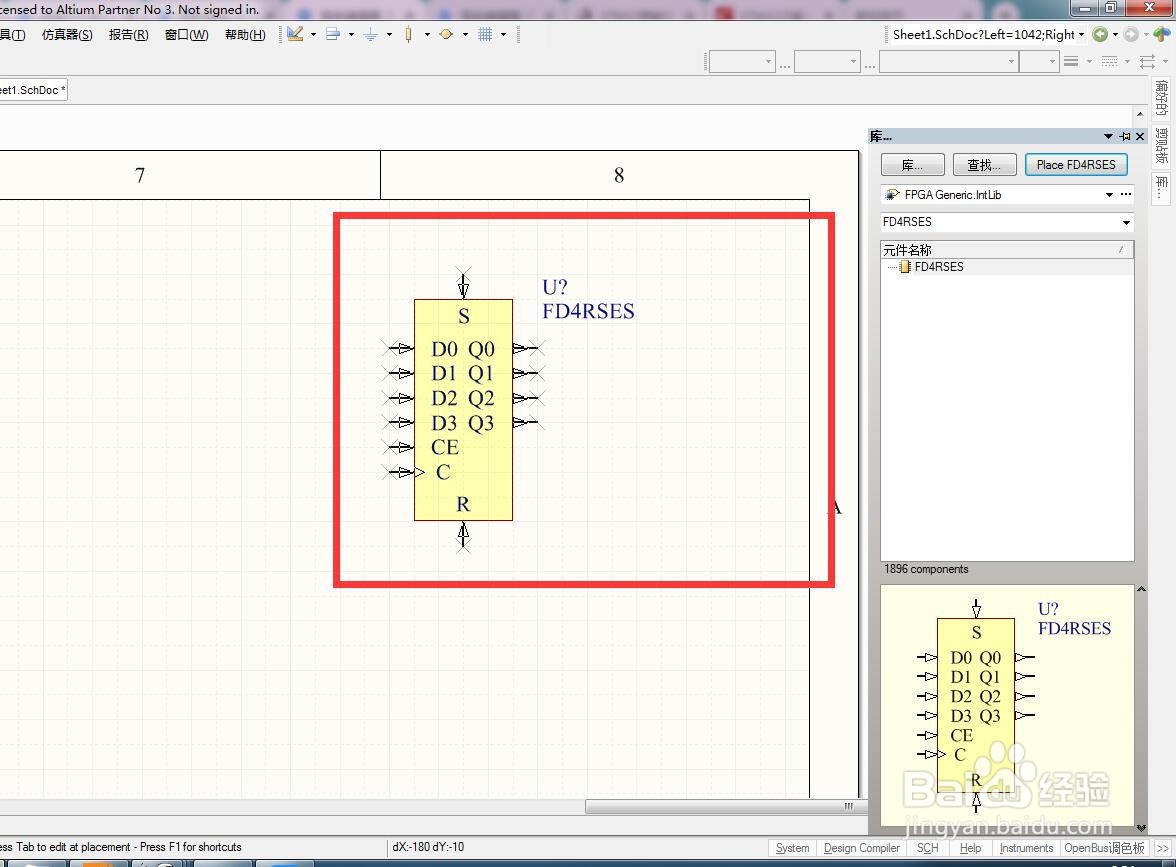

5、此时出现一个活动的同步4位复位置位使能分立D型触发器，如图

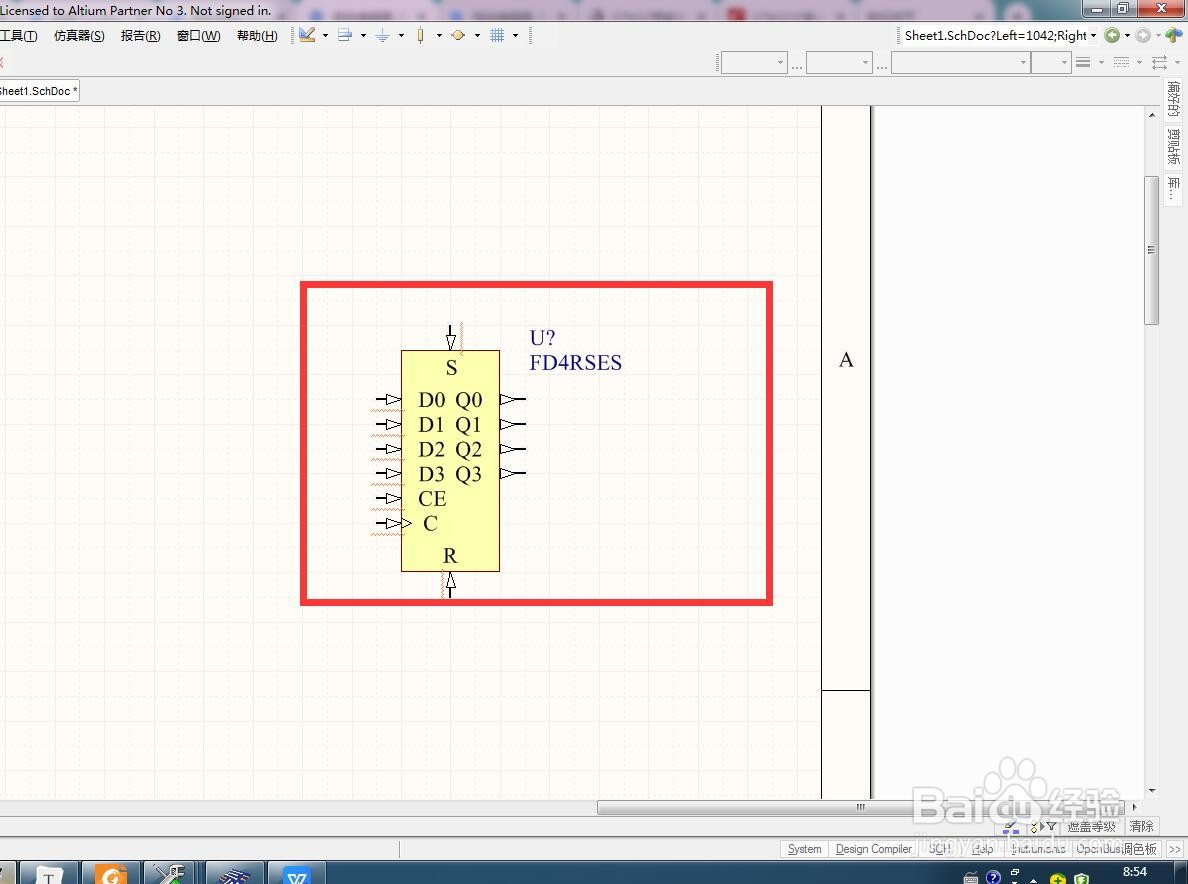

6、拖动同步4位复位置位使能分立D型触发器到合适的位置，单击鼠标左键完成绘制，如图，这样一个同步4位复位置位使能分立D型触发器就绘制好了。
