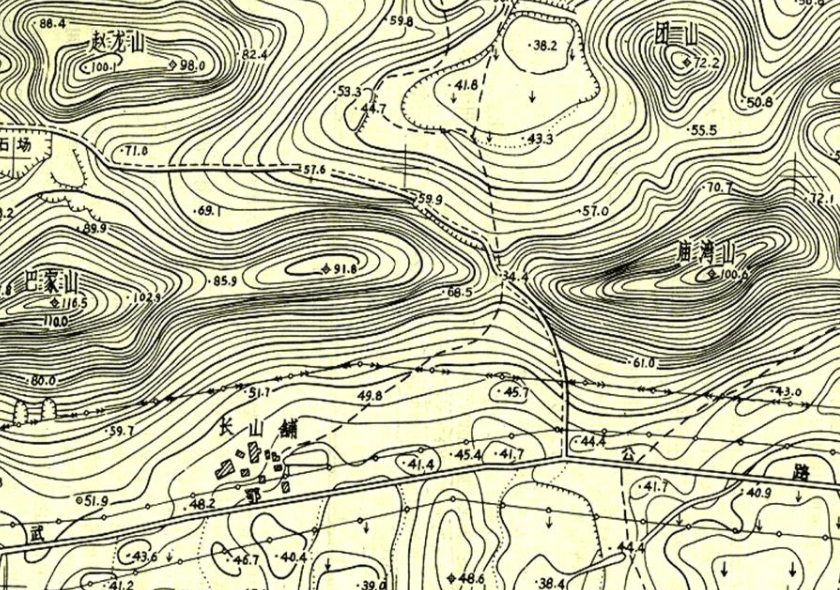

1:500地形图测量范围在红线外15米左右即可。
地形测量工作主要步骤为：
1、制定工作计划，确定实施方案；
2、收集测区已有资料，并根据实际情况编制地形测量技术设计书；
3、组织人员，成立项目部，设立技术组及质量检查组；
4、准备各类测绘仪器及器材，制作测量标志等；
5、进行控制测量；
6、进行地形图野外数据采集，包括各地物点、地形点的平面位置和高程数据；
7、内业计算机数据处理，成图及各种资料整理；
8、质量检查及验收工作。
经纬仪测绘法
将经纬仪安置在控制点上，选一已知方向作为零方向，测定零方向至碎部点方向之间的水平角，同时用视距测量的方法测定水平距离和高程。在经纬仪旁安置测图板，用量角器和比例尺按极坐标法在测图板上定出碎部点的位置并注记高程。在现场边测边绘。如将观测数据带回室内绘图则称为经纬仪测记法。
在碎部测量过程中，控制点的密度一般不能完全满足施测碎部的需要，因此还要增设一定数量的测站点以施测碎部。
