1、MP1593 的结构及工作原理简介：它采用8 pin 小型SOP 封装，体积很小，只有5mm×4mm×1.5mm 大小。该IC允许输入的电压范围从4.75~28V，输出电流最高可达3A，其最高工作效率可达95％。MP1593 典型的外部应用电路及部分内部原理图如下：

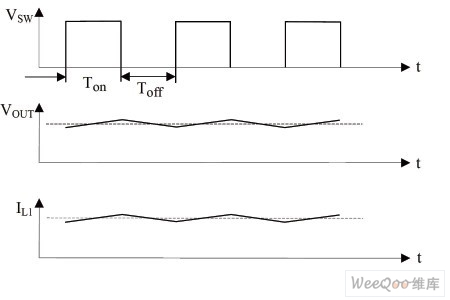

2、该集成电路的工作原理：输入电压Vin 从集成电路的pin 2 端进入，这时如果在pin 7（ Enable） 端加高电平（+5V 左右），则IC 被启动进入到工作状态。电路中各点的波形如所示。
3、输出电压Vout 的稳压控制过程：整个稳压过程实质上是一个反馈控制过程。佯镧诱嚣只要改变外部电阻R1 与R2 的比值，就可以改变采样电压的大小，从而也就改变了脶巴躔炒输出电压Vout 的大小，事实上，该电路就是通过调节电阻R1 与R2 的比值来实现对输出电压Vout 大小的调节。MP1593 各管脚的功能定义如表 所示。

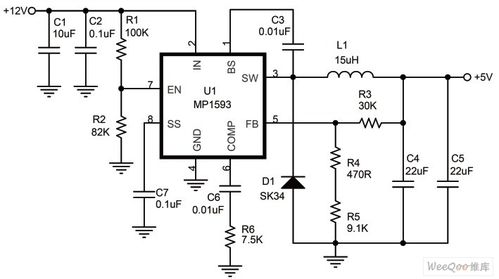

4、MP1593 实际的应用电路图及一些设计要点：采用这颗IC 设计+5V 电源的实际应用电路如图所示。
