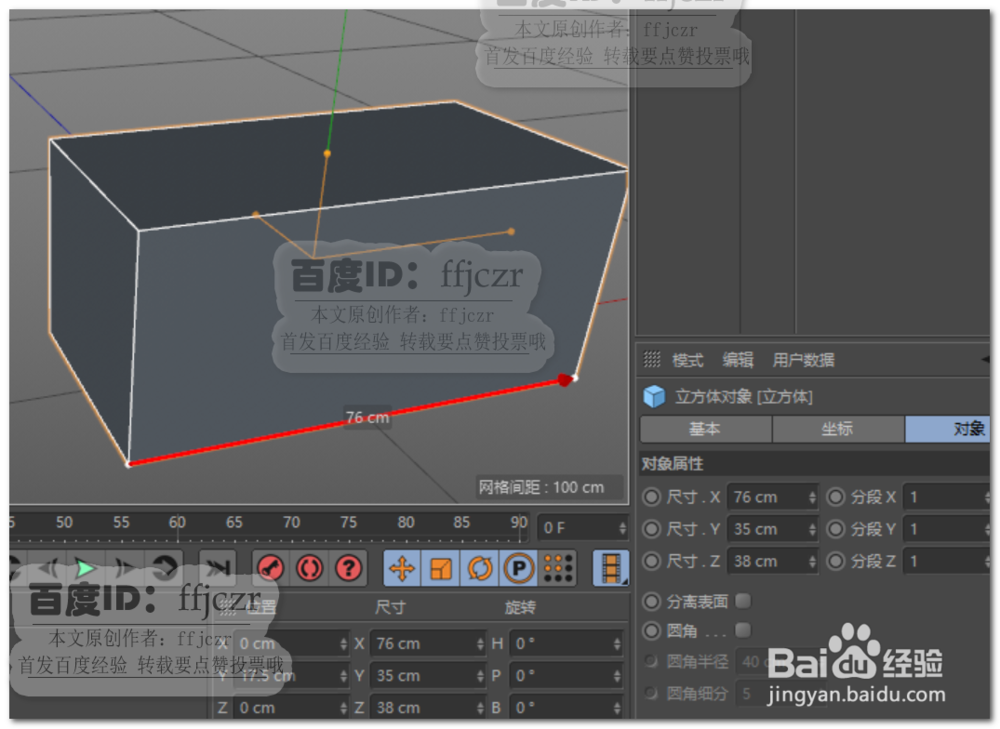

1、 创建一个76*35*38的立方体，所有分面为1；方便后面的加线。

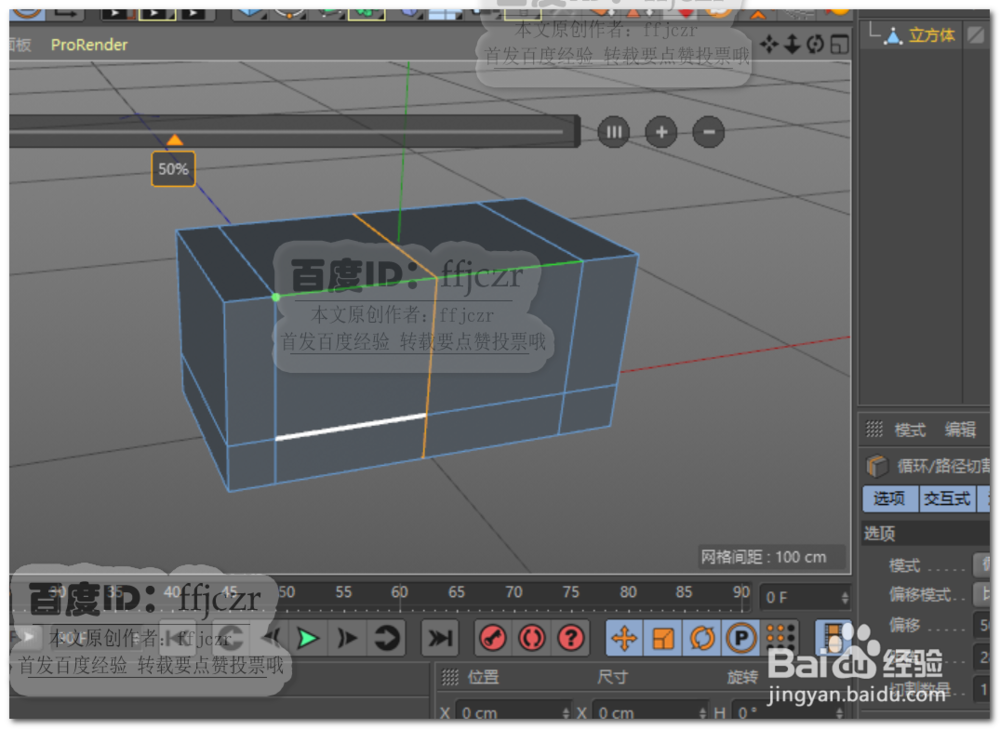

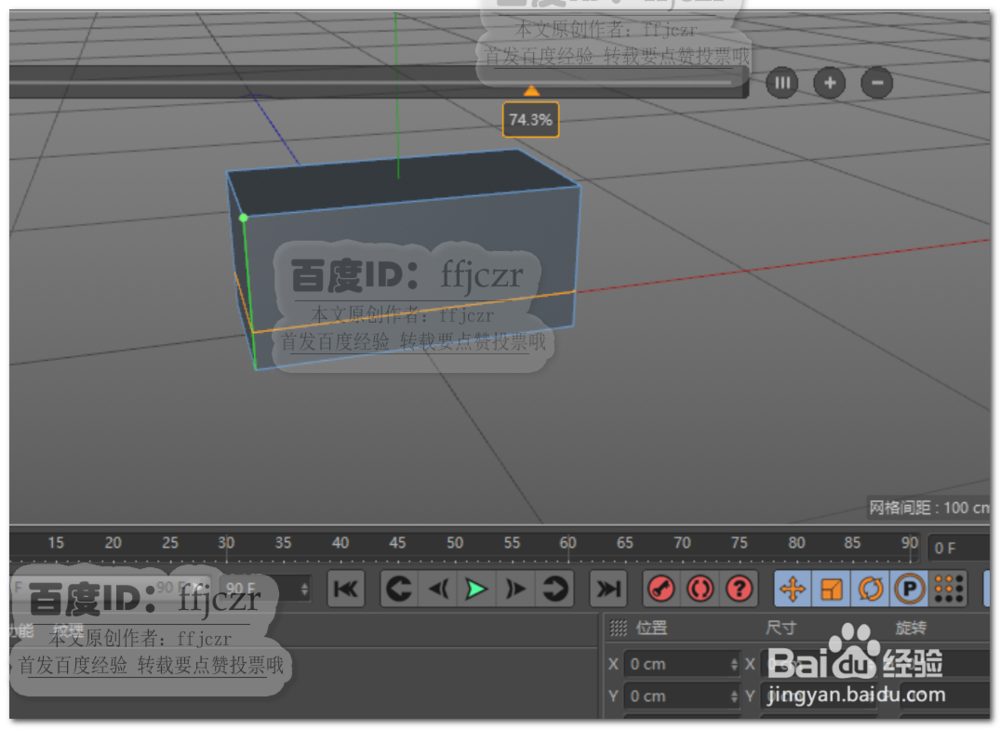

2、 用循环切割工具对立方体横向添加循环边距离74.3%处，纵向添加三盲褓梆尺组循环边，其中一组处于立方体的中间位置，另外二组处于立方体长度76的14.5%处。如图所示。
3、 删除立方体长的一半，给另一半添加一个对称命令,镜像平面为ZY;得到完整的立方体。

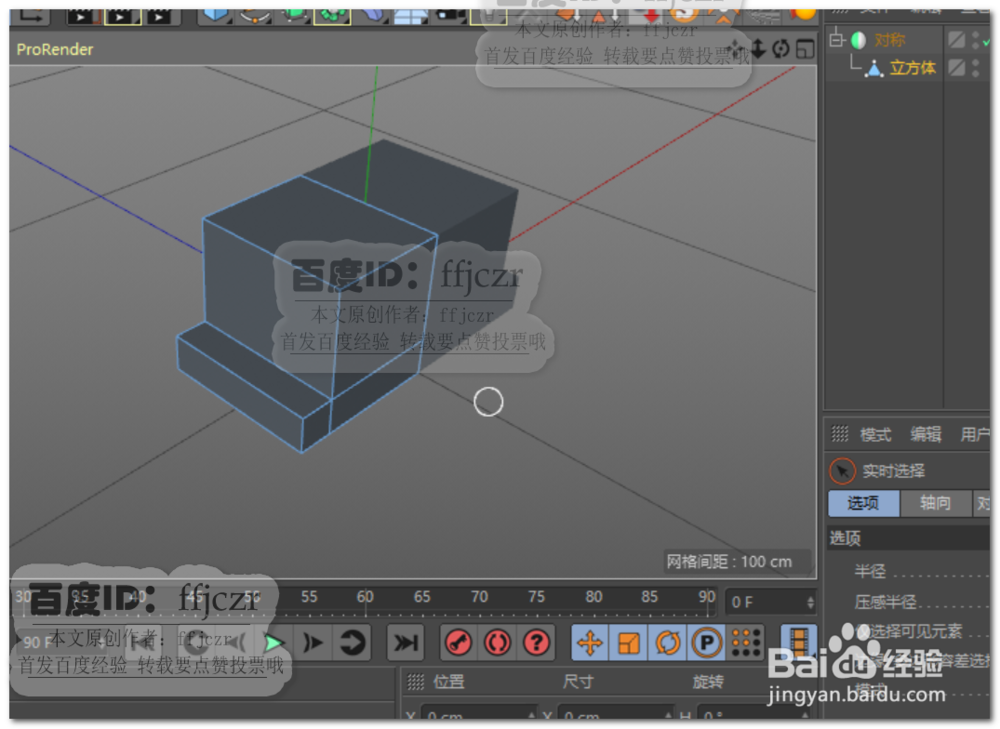

4、 根据第2步的结构线，将立方体左侧的面删除，再用桥接命令，将孔洞补上，如图所示。

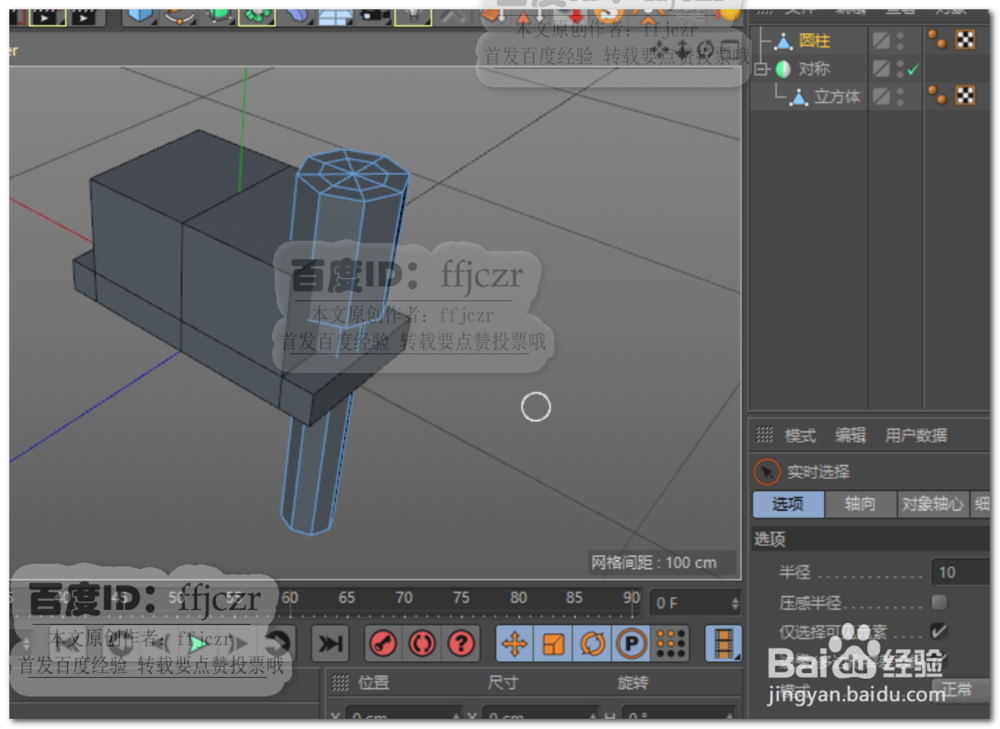

5、 接下来就是开孔了，创建一个直径为14的圆柱，将其调整到上步补面形成的二个不同平面的中间处；将圆柱体转为可编辑对象后，在上部添加一组循环边，选中上部的所有面向外挤压，构成一个螺丝的轮廓结构。

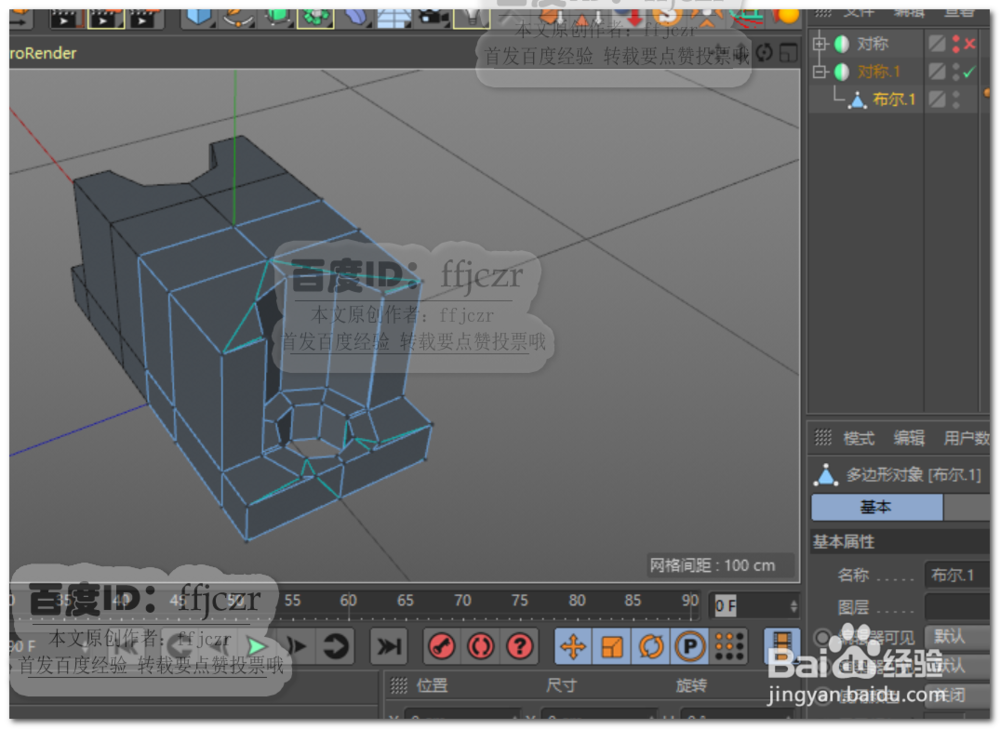

6、 调整螺丝沉头刚好与最低平面处于同一平面。给立方体与圆柱体添加一个布尔（A- B）命令，得到开孔结构，同时产生了较多的N-gon线。

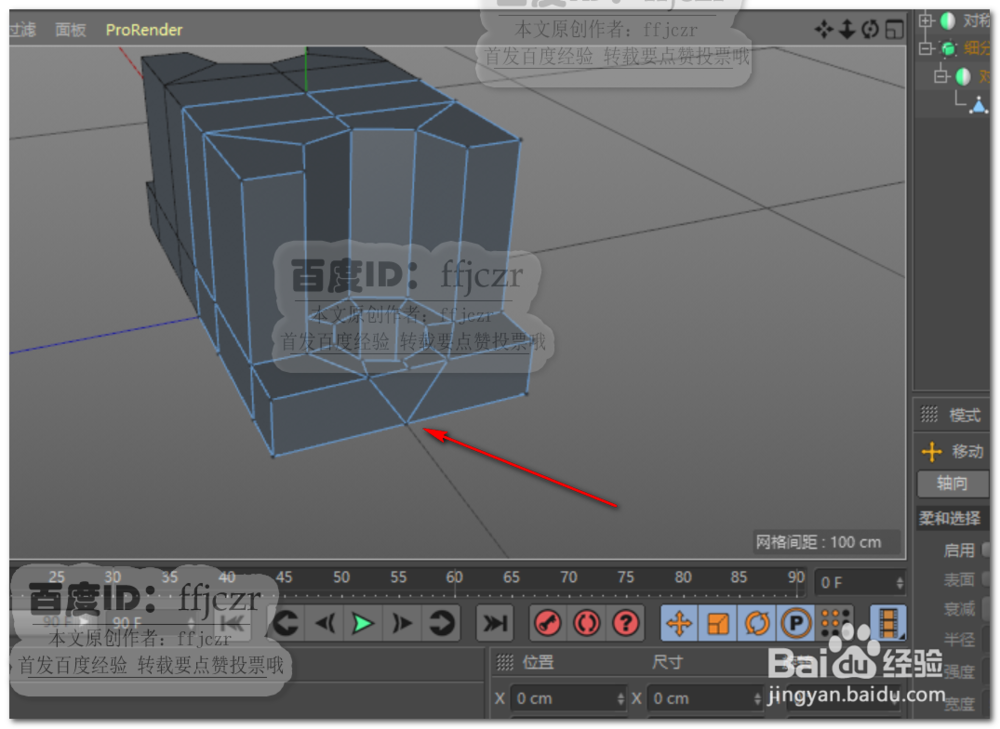

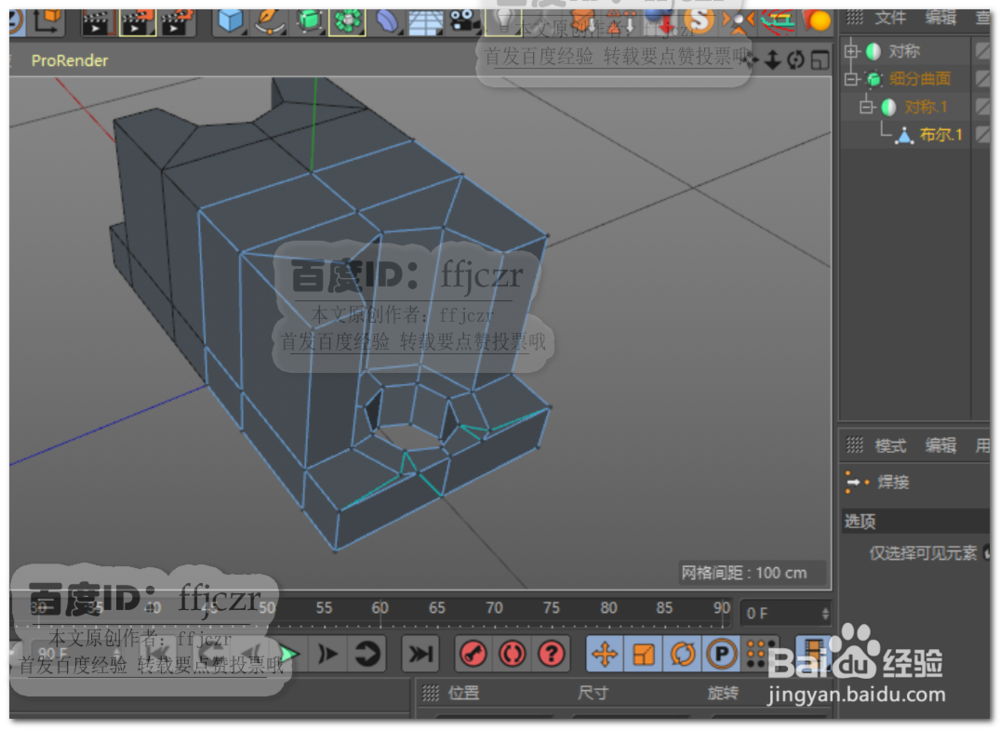

7、利用切刀及焊接工具，对多余的N-gon线进行消除。如图所示。

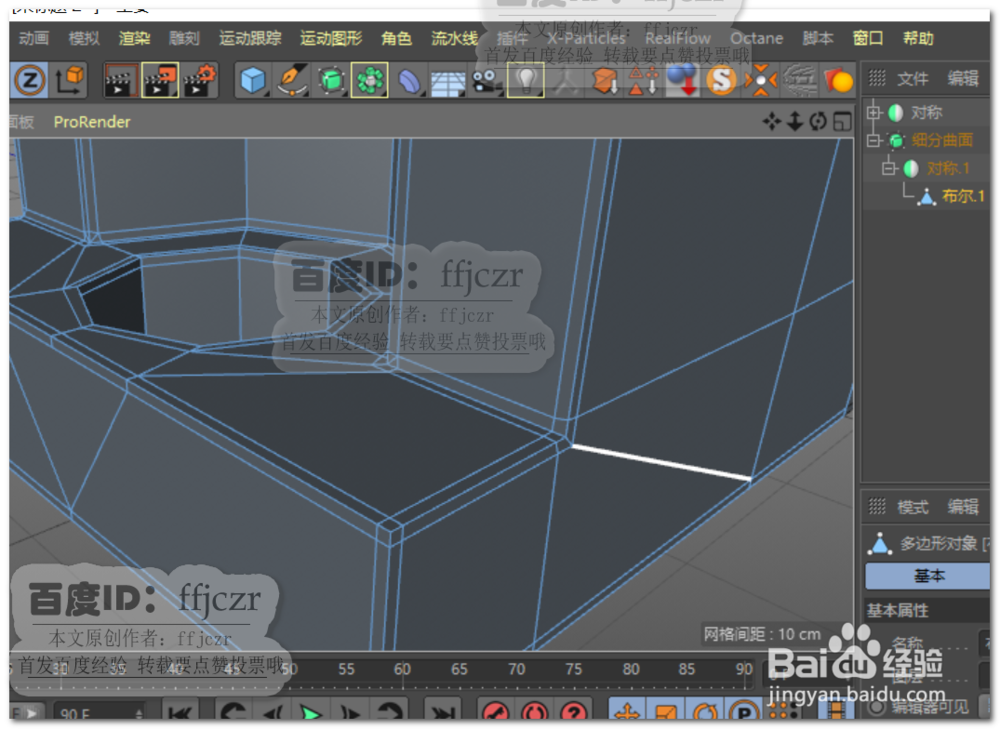

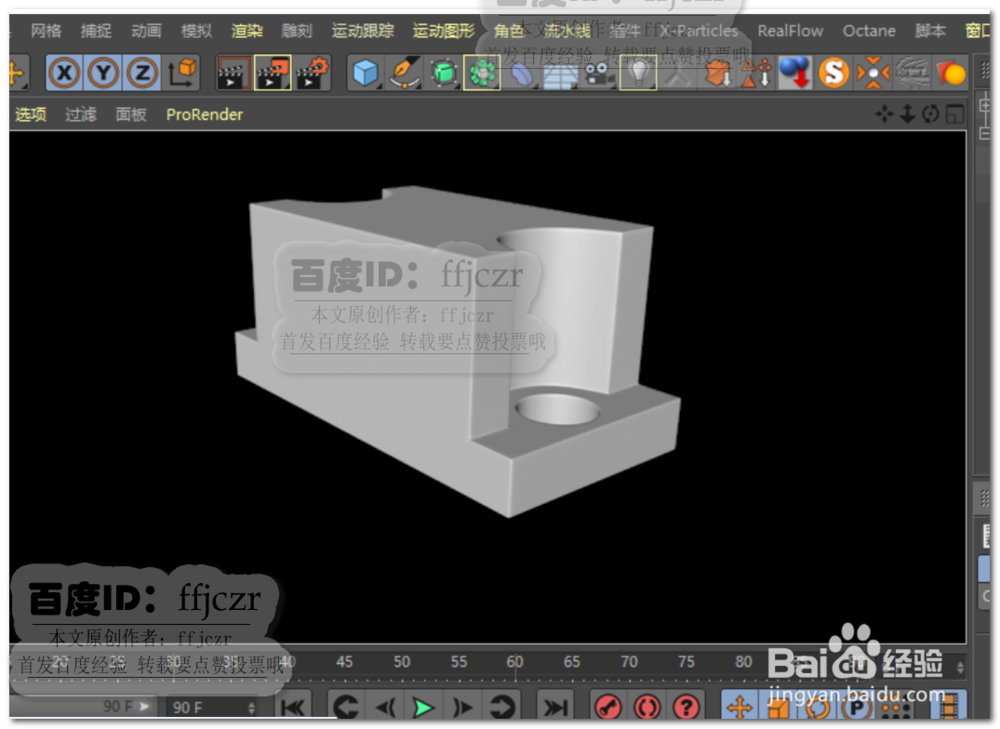

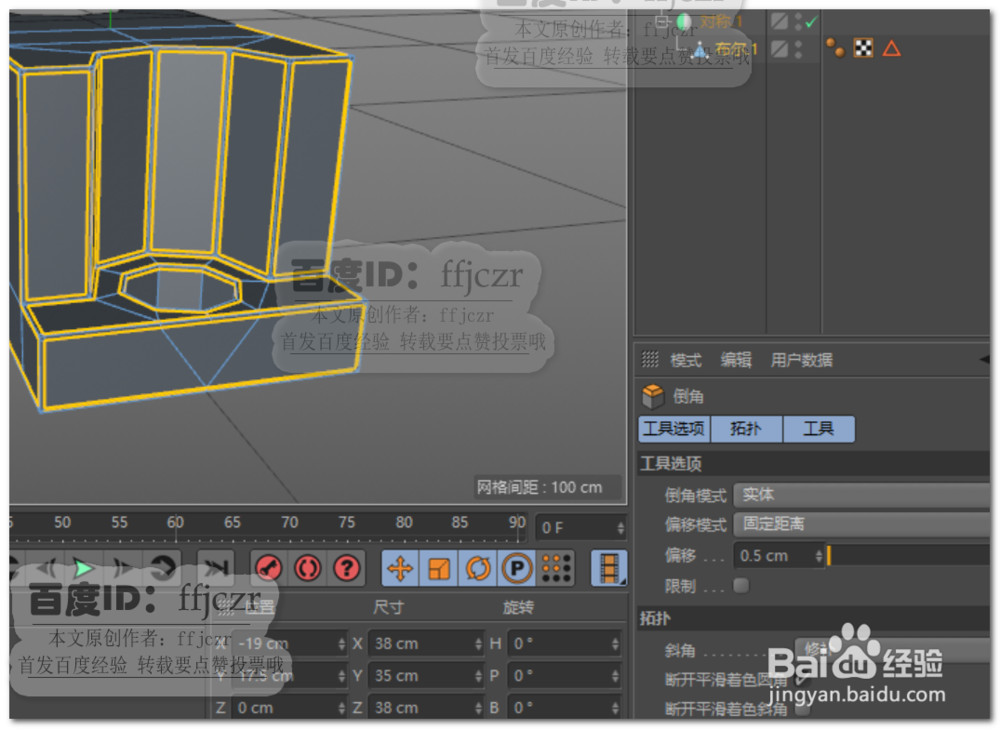

8、 最后，选中模型需要硬边处理的轮廓线进行倒角。倒角后会在转角处产生一些错误边，按图2所示进行修正即可。不同平面间开沉孔的硬边建模完成。
