如何在AD中放置异步置位分立8位D型触发器？

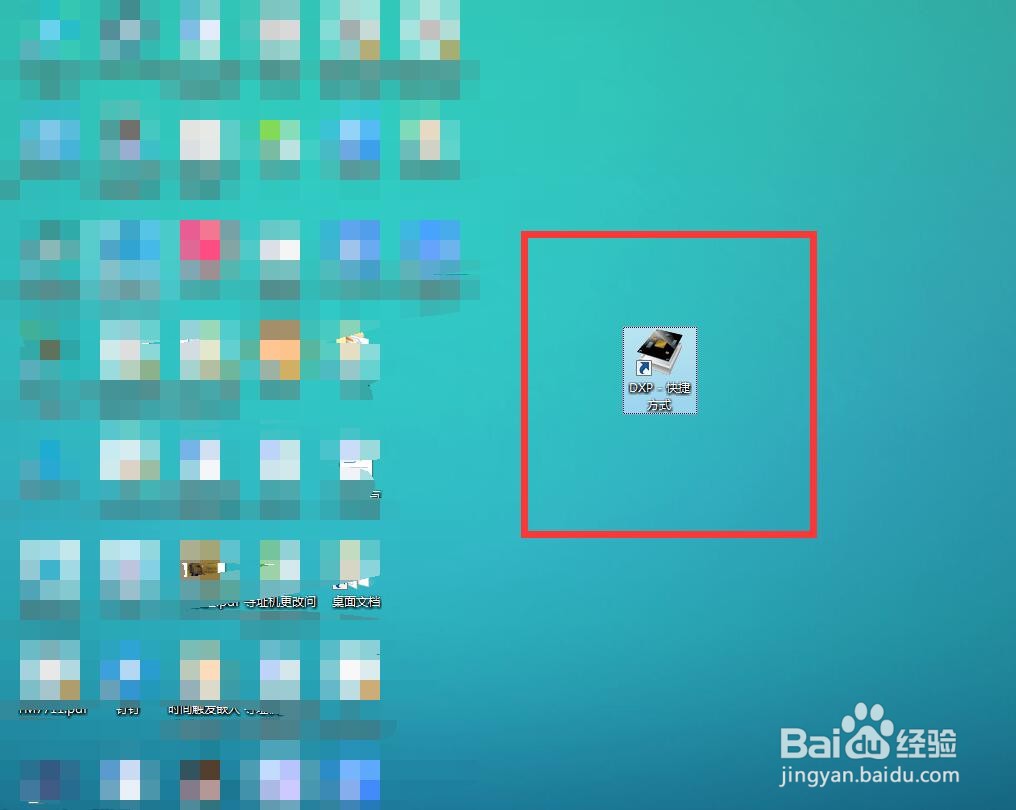

1、首先打开AD软件，如图

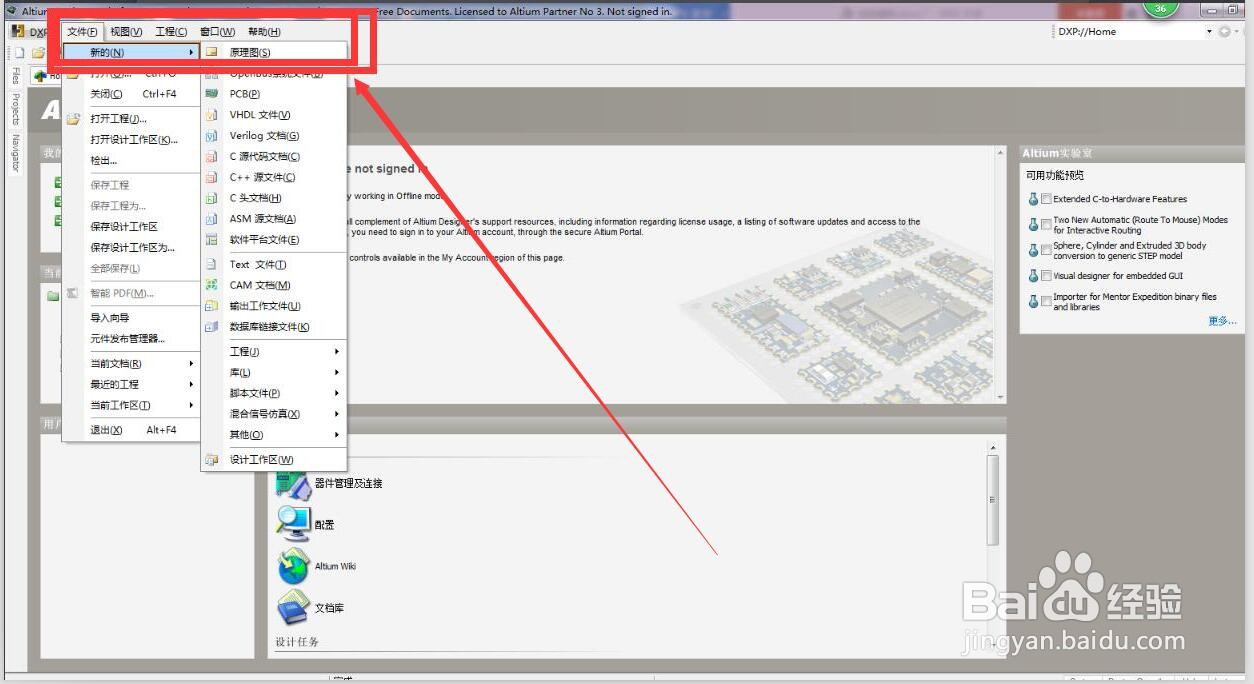

2、依次点击文件-新的-原理图，如图‍

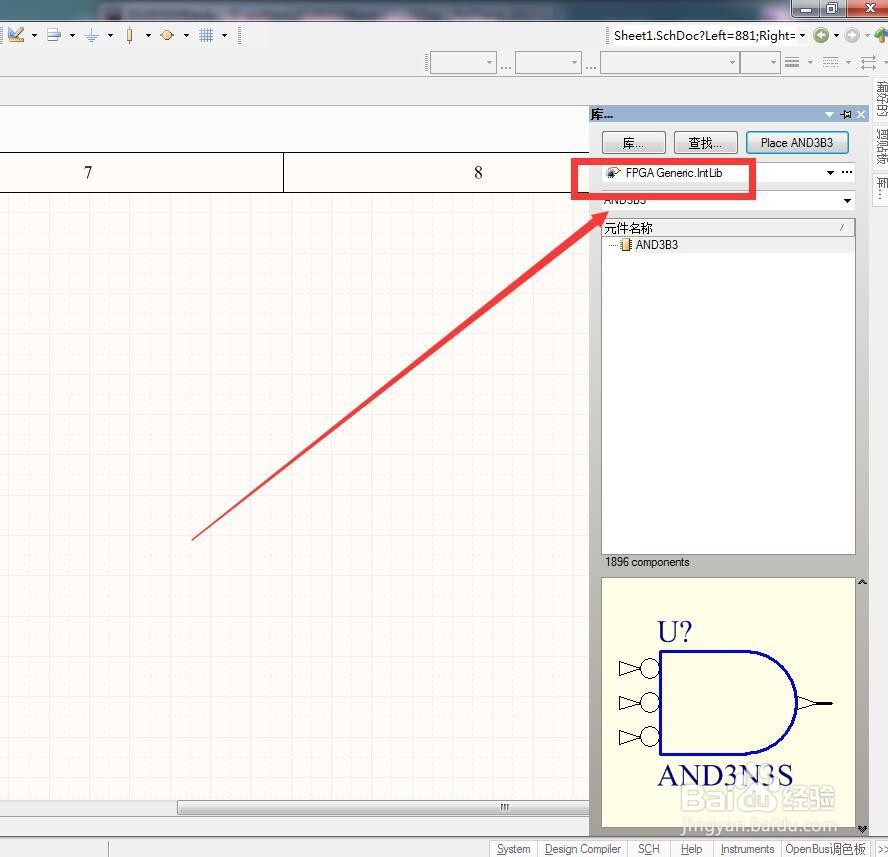

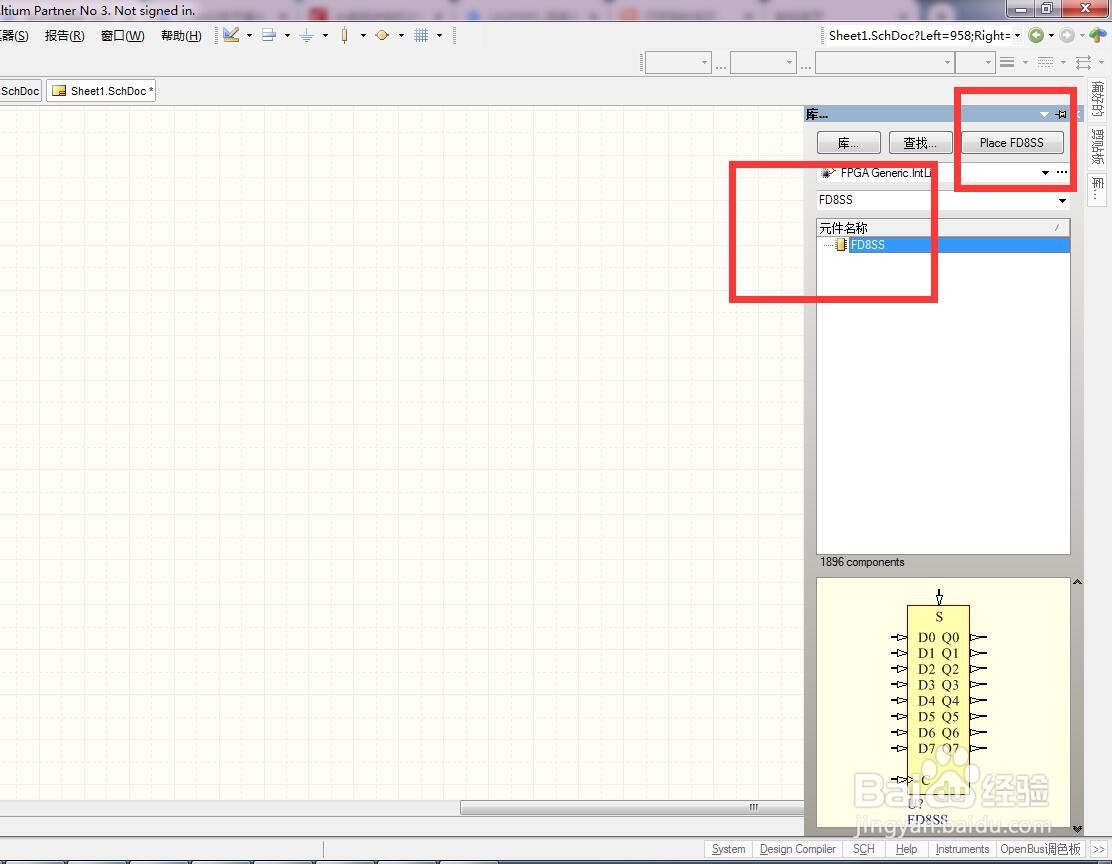

3、然后在右侧找到如图所示的库，如图

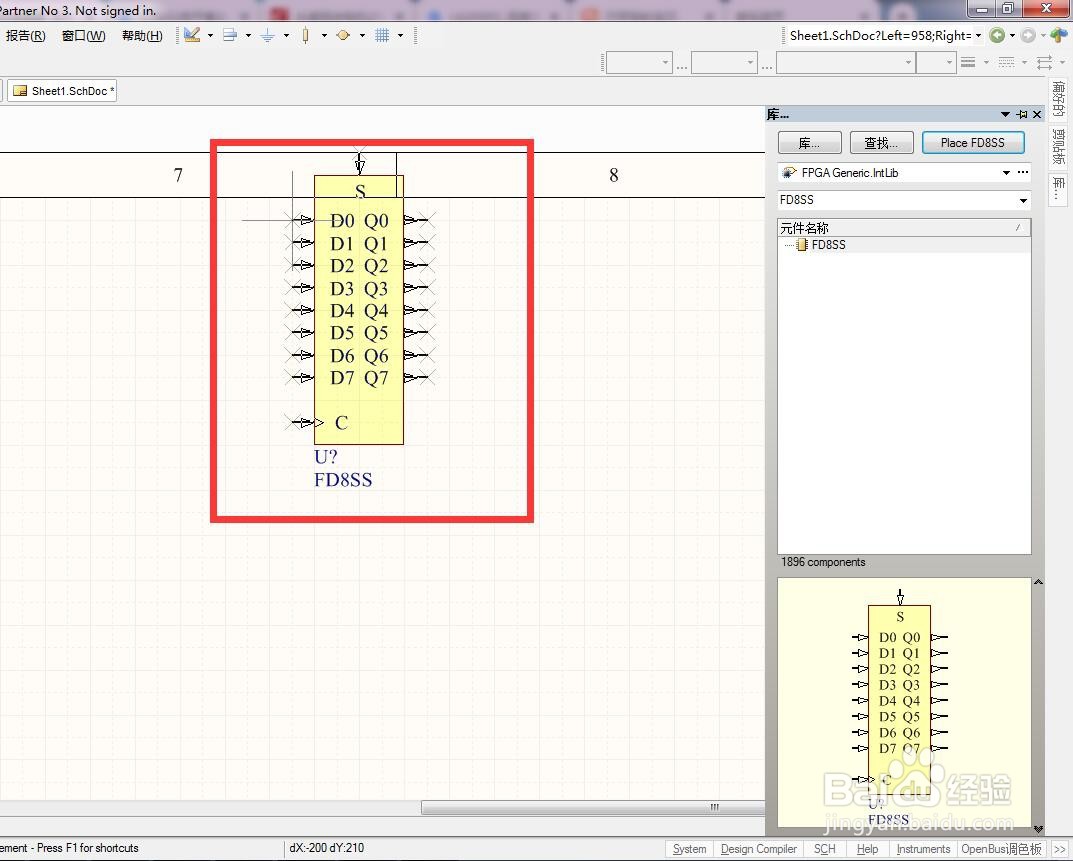

4、接着输入“FD8SS”，然后点击“Place FD8SS”如图

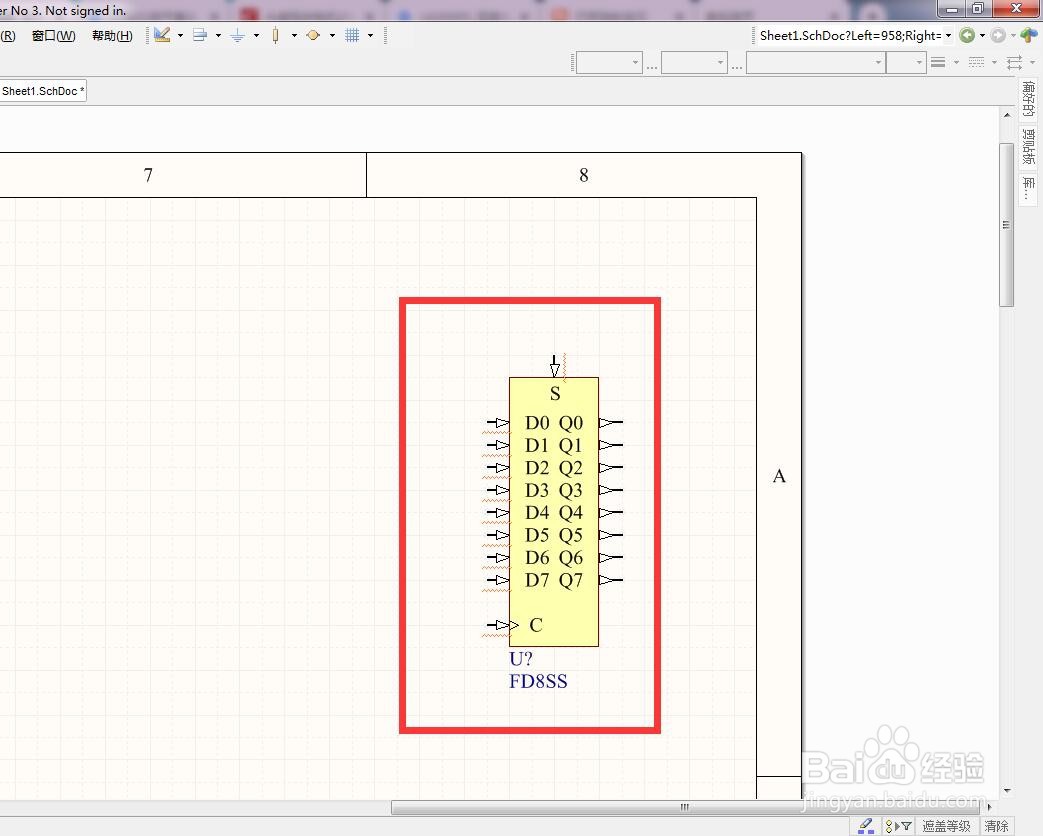

5、此时出现一个活动的异步置位分立8位D型触发器，如图
