cad 2008自学教程：[45]怎么画cad客厅吊顶图

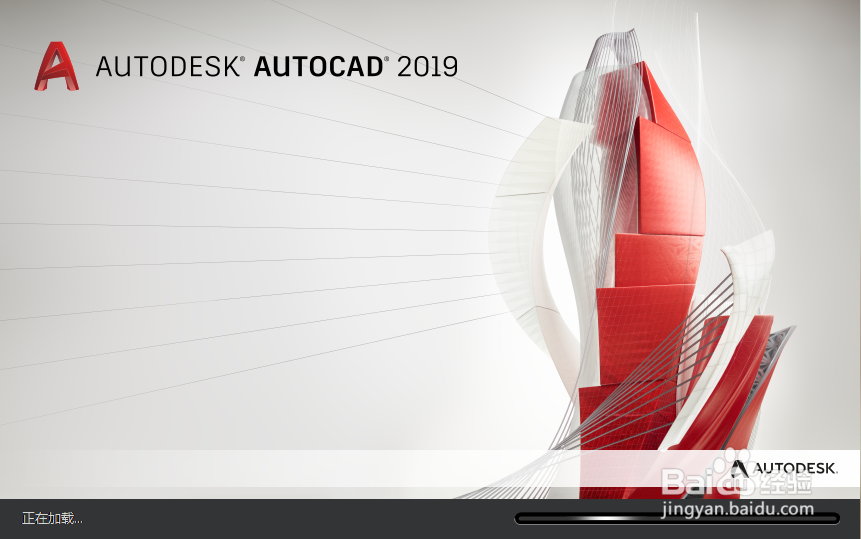

1、在电脑上找到CAD软甲图标，双击打开。

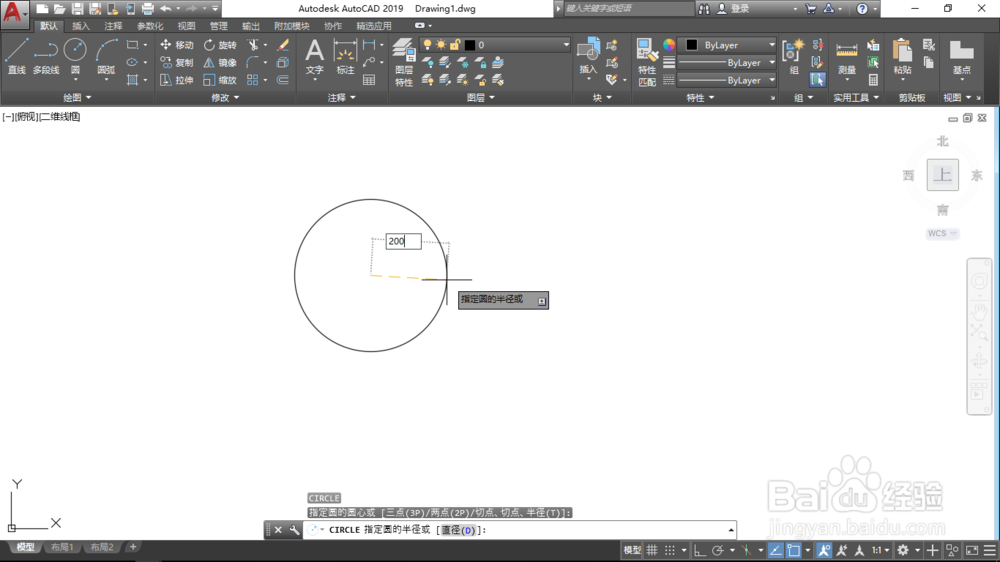

2、打开或者新建一个文件，按下绘制圆的快捷键C，点击回车，然后在一处空白处点击鼠标左键，并输入数值150，按下回车键，这样就画出了一个半径为150的圆。

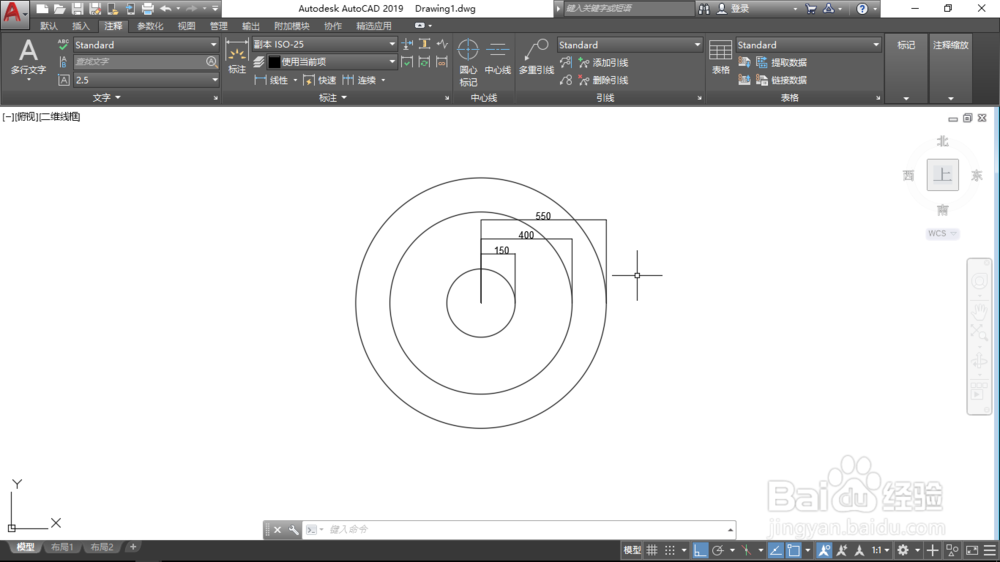

3、按下空格键，再次调出圆的绘制命令，点击上一个圆的圆心，然后输入数值400，按下回车键，做出两个同心圆，再次使用这种方法，绘制一个半径为550的圆。

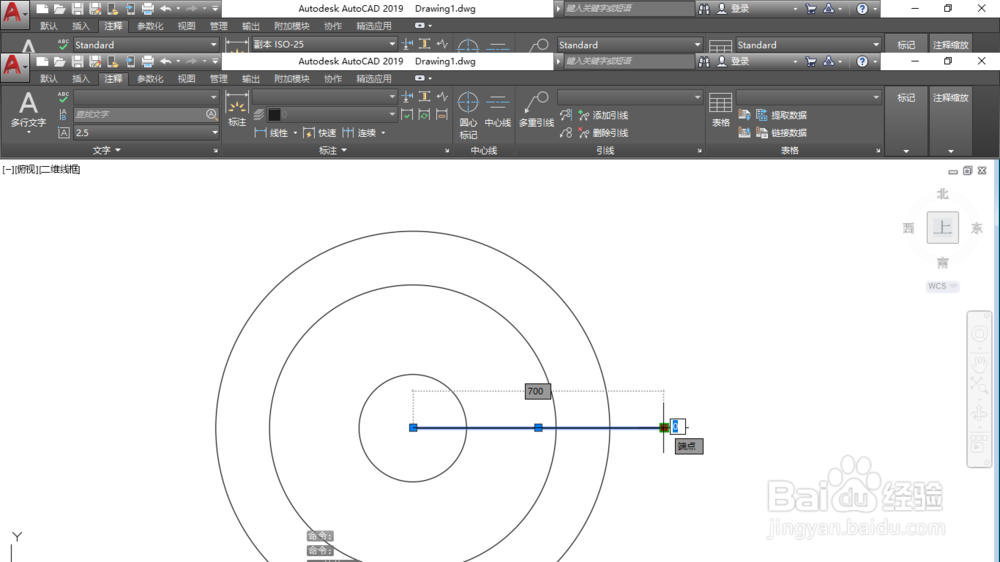

4、按下快捷键F8，打开正交模式，使用直线命令快捷键L，点击圆心处，向右侧滑动鼠标一段距离后输入数字700，回车确定，然后按下Esc键退出。

5、点击选中刚才绘制的直线，将其向左延长700，然后按下复制命令快捷键C O，指点基点为直线与圆心的相交点，并且第二点同样也是指定再此处，注意要指定三次，这样才能将这条直线复制三次。

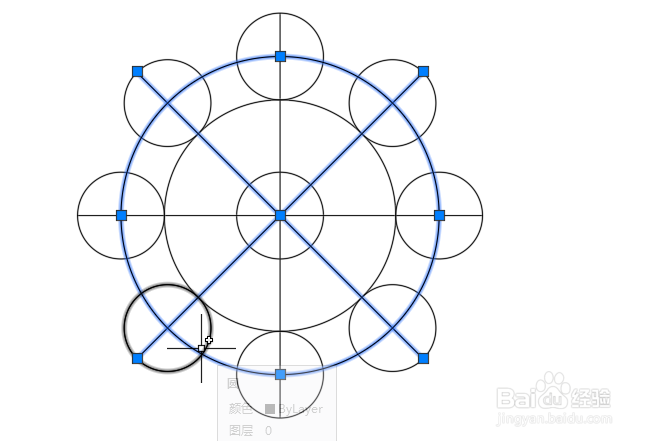

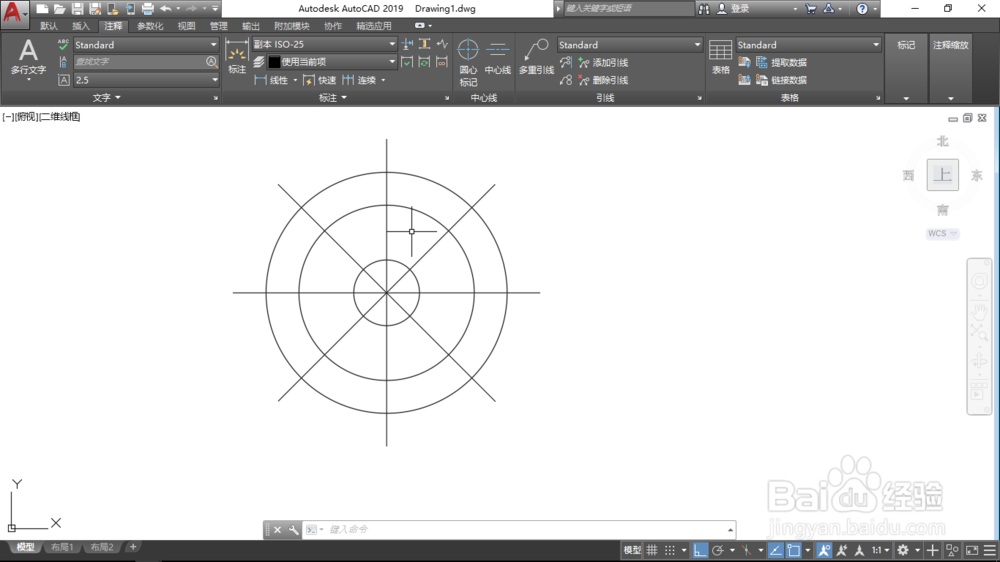

6、选中直线，按下旋转命令快捷键R O，指定基点为圆心与直线相交点，然后输入旋转角度数值45，按下回车键确定，同样地，将刚才复制出来的直线再分别旋转90度和135度，做出下图所示的图形。

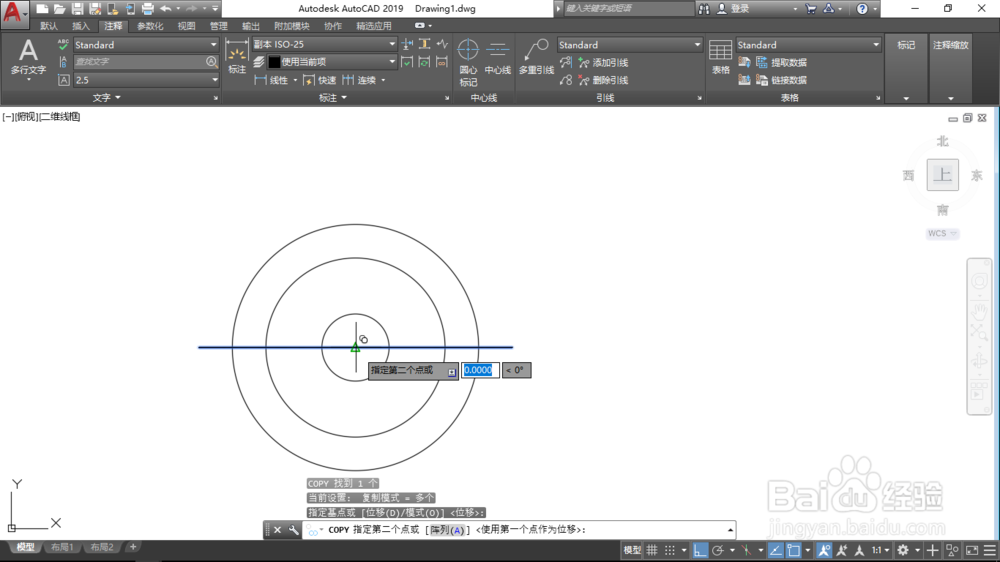

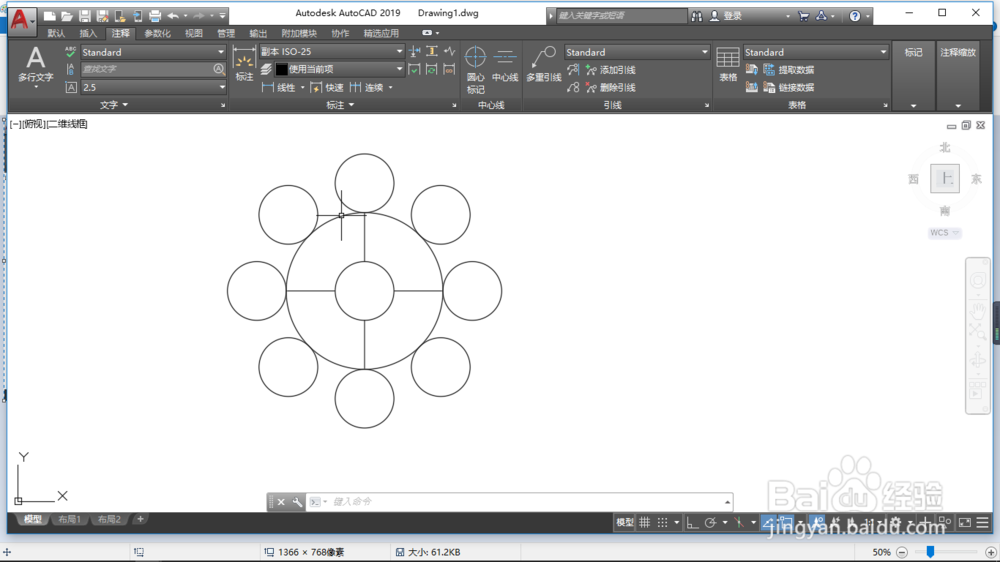

7、按下F8，退出正交模式，按下复制命令快捷键C O，再按下回车键，选择对象为半径最小的圆，选择基点为圆心，第二点为直线与外圆的交点，并且依次点击，做出下图所示的图形。

8、选中下面第一个图标记的两条直线和外圆，按下Del键将其删除，然后选中所有图形，按下修建命令快捷键T R，对照第二个图将多余部分修建掉，按下Esc键退出修建模式，这样我们的吊顶就绘制完成了。
